本节将重点讨论分布式存储系统的产品形态、常见组件。并一起思考、完成一个技术选型 CheckList。
Table of Contents
1 前言
将规律抽象出来是困难的。尤其是超越了不同类型的分布式系统(数据库/存储/消息队列)，在上层总结出的理论和经验。也是我们初看《DDIA》这本书时一头雾水的原因 —— 一旦超出了我们认知的具体用例，仿佛读到了什么，又仿佛什么都没读到。我们一定事先明确研究内容和背景，才能进一步讨论具体的设计思路、技术手法。
因此本节将重点讨论：
- 分布式存储系统的产品形态（对象存储、块存储、文件存储等）
- 分布式存储系统实现中的常见组件(存储引擎、元数据以及管理节点等)
- 针对一个假想的需求，一起思考、完成初步的技术选型 CheckList
本节目的：
- For 分布式存储开发者：为后续的分布式存储系统设计讨论，提供必要前提
- For 分布式存储用户：了解为什么某类存储产品有自己的优势和短板
- For 其他技术背景(比如分布式数据库)读者: 可将本节作为综述，了解分布式存储工程师的思维视角
2 分布式存储系统形态
随着大规模的使用和云服务的发展，自然形成了不同的产品形态，可分为对象存储、块存储、文件系统存储。
2.1 对象存储 (Object Stroage)
提到对象存储，我们一般认为 S3 已经成为了一种事实标准，任何一个提供对象存储语义的服务都不太可能绕过该用户接口。S3 的全称 Simple Storage Service，这个 Simple 到底 Simple 在哪里？
考虑一个大型互联网公司存储用户媒体数据的需求，这个数据可能有 1EiB 之巨。则此用户适合使用对象存储的理由如下：
Simple: 线性扩展和性能要求
- 集群存储 1TiB 和 1EiB，读写延迟数量级大致不变，都在百毫秒
- 集群存储 1TiB 和 1EiB，读写 iops 和带宽随着数据量线性增加
- 集群存储 1TiB 到 1EiB，扩缩容只需要提供机器资源即可，反之缩容即可
这种业务一般不会一根筋去死抠几百毫秒的延迟，但对集群的吞吐要求高，要求随着机器资源线性增长。大型集群应当支撑百万级别的并发。存储研发人员应重点保证系统性能的线性扩展。
Simple: 操作语义简单
这个 “语义简单” 是针对 Posix 文件系统的语义来讲的。此类业务一般对 Posix 的原子性放松很多 —— 重点支持 PUT/DEL 这种操作。
资源的上传和下载都可以直接通过 http + 互联网的方式进行。
另外，在对象存储中，对象名称是平铺的，使用 "/" 来模拟文件夹语义，实际上就是 k-v 语义，将用户的一整个对象名看做一个 key。用户使用文件夹语义做 ls 操作是根据 key prefix 模拟出来的。
比如对象所在 bucket: b1, 对象名: dir1/dir2/dir3/1.jpg。简单的 S3 对象存储会直接将 dir1/dir2/dir3/1.jpg 看做一整个 key。
Simple: 牺牲了文件夹语义(以及性能)
这种平铺的用户空间设计带来很好的扩展性和性能。代价是需要业务不能重度依赖 dir 语义，比如重度的 ls、rename、mv。而相当一些操作是不保证原子性的。
如用户使用 s3cmd 对对 dir 进行 du 和 ls，原理是进行 key-prefix 以模拟文件夹语义。在性能和计算消耗上，这和原生支持文件树数据结构的分布式文件存储系统无法相提并论。
这也是经常能看到由厂商将 S3 操作分为 A 类和 B 类，而定价不同1的有趣原因。
Simple: 不支持覆盖写
当一个对象成功写入后，其就是 immutable 的。用户无法对其中一块 range 的对象做覆盖写，这也是区别于文件系统的重要特性。
用户形态
S3 对象存储最适合存储巨量媒体数据的业务，或在 AI 训练中大量读取、写入 checkpoint 的场景，或大量的备份存储。它们对集群的可扩展、吞吐要求极高，而对 io 时延无极限要求。
当用户有覆盖写、大量的原子性 copy/rename，强依赖于文件夹操作时，平坦的对象存储显然无法适应其要求。
（有厂商支持部分文件树语义的对象存储形态，不过笔者认为其更像是一种支持部分 posix 语义的文件存储了）。
另外，进一步考虑多数据中心场景下的多活写入一致性问题，对象存储往往使用简单的最终胜出一致策略，或者干脆保留多版本。不涉及类似 kv 数据库的复杂一致性保证。
2.2 文件存储 (Filesystem)
分布式文件存储，也有称作 DFS、NAS 等简称。关键为用户提供了 POSIX 语义，可作为文件系统直接挂载操作。
用户形态
用户可能有万级别的容器同时挂载同一个文件存储的 Volume。可用于 AI 训练、容器内日志持久化、文件备份等。
FS: Posix 接口和文件树
分布式文件系统的语义类似于 Posix 和语义，一般提供兼容。其元数据的组织方式，在用户视角是文件-文件夹的树形结构，也就意味着文件夹的操作(比如 stat, rm, mv 等)是友好的。

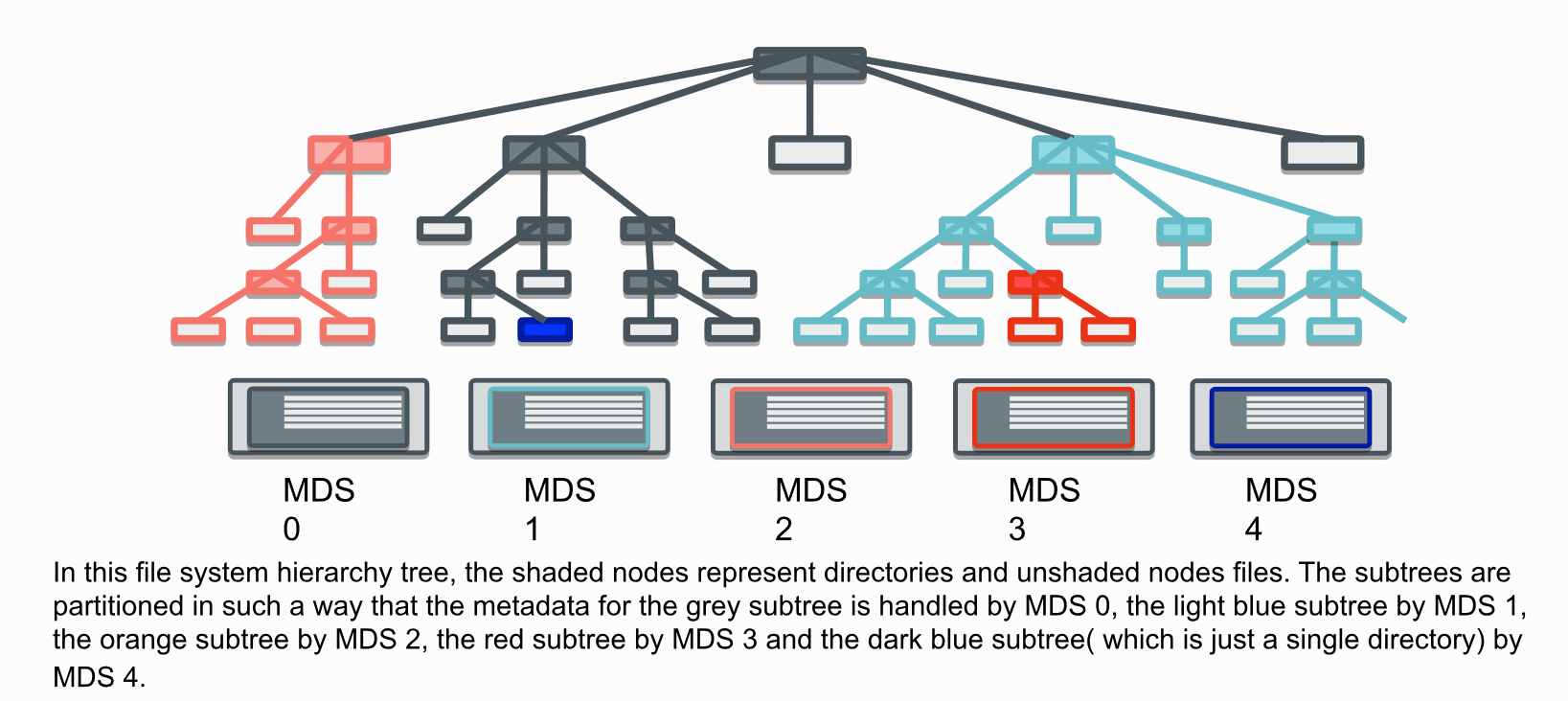

图: CephFS 元数据组织方式2，对用户是树形结构，内部为动态子树分区策略
Posix 语义的兼容性需要看具体的设计目标和文档。
FS: 一致性、并发保护和性能
一般可以得到的规律是，性能和严格的 Posix 原子性、一致性是天平的两端。这种系统为了提升并发性能，可能会放松一致性保证。反过来讲，一个提供严格的 posix 原子性和一致性的文件系统，势必会有大量的提交逻辑和补偿逻辑，牺牲性能。
牺牲一致性从而提升性能的手法有：
- 不支持多客户端 “并发写同一文件”，仅保证 “单写者 + 多读者” 的弱一致性
- 追加写场景：牺牲 “实时一致性”，仅保证 “最终一致性”
- 文件创建 / 删除场景：牺牲 “跨客户端即时一致性”，保证 “最终一致性”
- 副本写入场景：牺牲 “强原子性”，保证 “最终副本一致性”
等等。
2.3 块存储 (Block Storage)
块存储顾名思义，直接为用户提供一个块设备挂载到本地，像读写本地块设备一样操作远程存储。
和文件存储、对象存储最大的区别，是块存储服务直接提供一个线性 layout 空间，这里直接使用 CurveBS 块设备的布局映射3做演示。

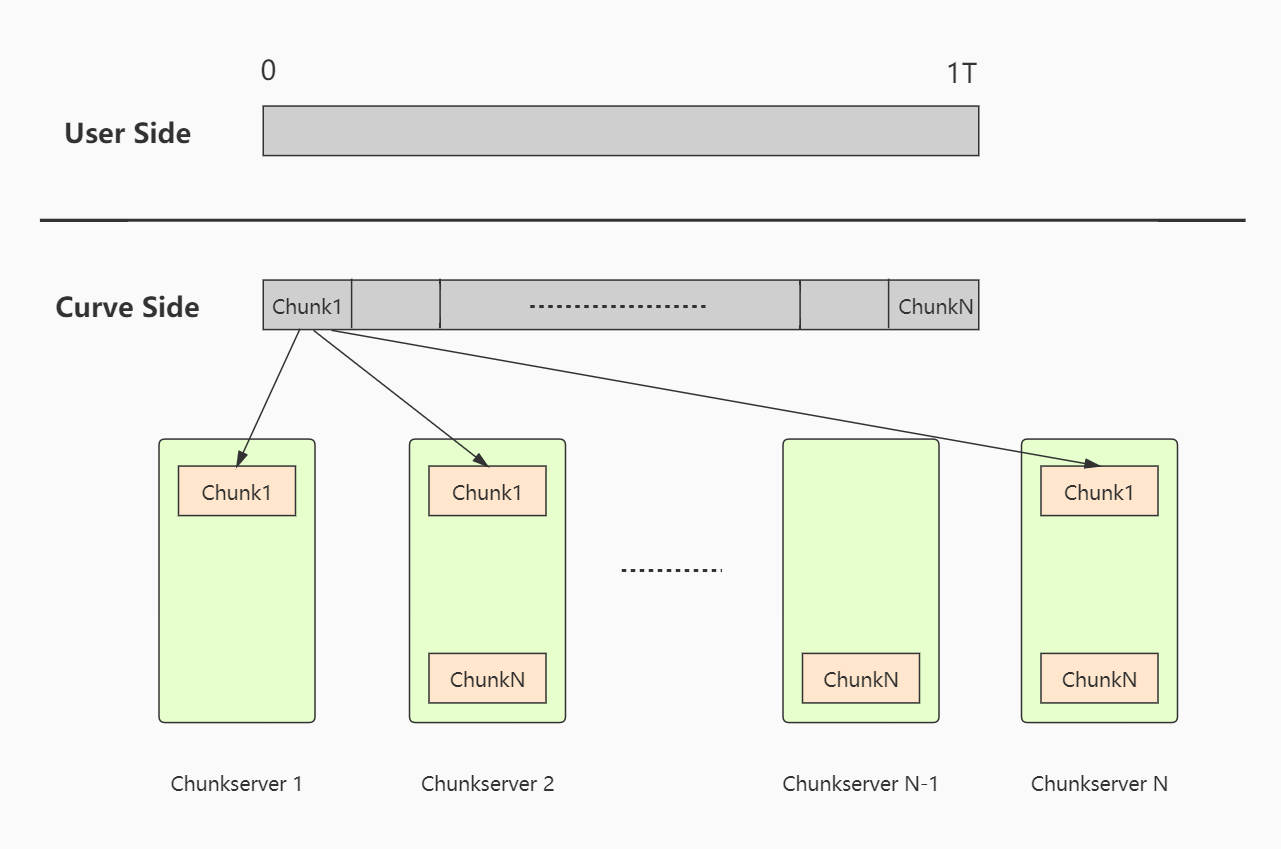

图: CurveBS 的块设备的布局映射3
则用户可以直接在上面格式化为自己的本地 FS，比如 ext4。而块设备服务不感知用户是如何管理自己 fs 元数据的，只是一个线性空间的块而已。
用户形态
块设备的用户往往直接将其作为 VM 系统盘、数据库的数据盘，因此对块设备的时延要求极高(us级别)、稳定性要求极高(P999不抖动等)。考虑数据库读写场景，用户一个同步 IO 被 hang 住，后续和正在进行的读写 IO 将直接掉底，就如同本地磁盘损坏、整个系统 hang 住一样。
用户一般不会去追求单个块设备的极致容量。一般在 GiB 和 TiB 级别。
性能级别
这里引用了阿里云 ESSD 系列块设备的服务指标4，读者可对其数量级有大概的感性认识：
使用成本
值得指出的是，块存储服务为了实现 us 级别的性能，几乎是无可选择地使用 RDMA 和 NVMe 技术，相比于 ms 级别的对象存储和文件存储，这一定意味着成本大幅提升。有一些批评者批评云厂商的块存储过于昂贵，本文不做讨论。但使用者一定要意识到块存储特点，选择适合自己服务的存储产品。
实际上，许多数仓分析、AI 训练等项目，混合使用了块存储(作为热点的高性能缓存) + 对象存储(冷数据, 量大管饱) 的混合存储模式，就是综合考虑了成本和性能，给出的工程解。例如 Alluxio5，将多种存储编排为统一的接口，成为了一种分布式存储的中间件。
2.4 小结
| 分布式存储形态 | 用户类型 | 核心优势 | IO 延迟 | 规模 |
|---|---|---|---|---|
| 对象存储 | 海量媒体数据、AI 训练、备份归档 | 线性扩展强（EiB 级）、成本低、高并发、互联网访问 | ms | EiB 级别 |
| 文件存储 | 容器共享、AI 训练、传统应用迁移 | 兼容 POSIX 语义、可直接挂载、支持文件树操作 | us 或 ms | TiB 级别 |
| 块存储 | VM 系统盘、数据库、高并发交易系统 | 微秒级时延、高 IOPS/高稳定性 | us | TiB 级别 |
3 分布式存储组件设计
我们已经了解了常见的产品形态，现在来了解另一个必要的前置知识：常见的分布式存储组件设计。
3.1 三大件：元数据、存储引擎和客户端

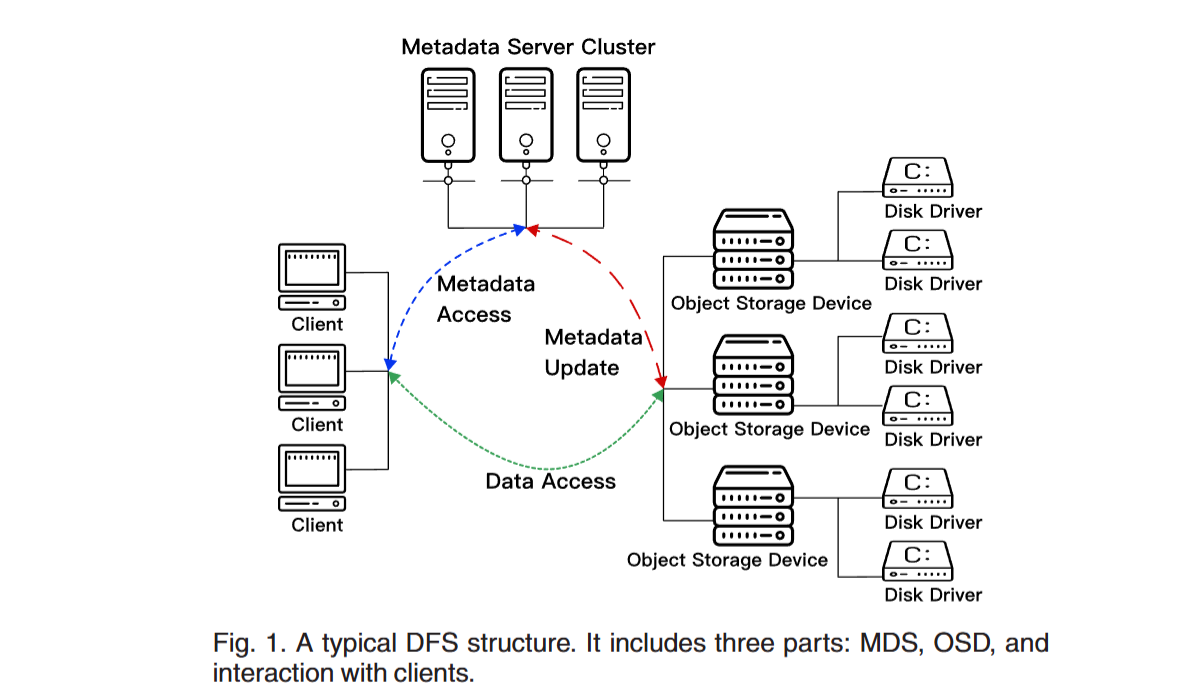

元数据和存储引擎的分层设计，常见于对象存储和文件存储产品形态中。有综述论文6描述了常见的分布式存储组件如下图。
元数据组件
元数据顾名思义，存储着文件/对象的属性信息，以及它们到存储引擎上的映射。
大型分布式对象/文件集群需要动辄支撑千亿、万亿级别的元数据，一个重要的流派就是元数据管理逐渐独立出来，作为并行于存储引擎的组件。甚至直接使用 NoSQL 数据库，以得到近似线性的扩容支撑能力。
而块存储主要为用户提供块设备的线性空间，元数据管理的量级较小，一般使用单组高可用共识节点即可管理。
存储引擎
存储引擎把许多的存储节点、磁盘组织在一起，对上暴露存储的统一接口（PUT/DEL），对内负责数据的管理、路由和冗余修复等工作。
这种分层是容易理解的，因为上层逻辑（元数据层）根本不想了解数据是如何具体安置在磁盘上的，也不需要了解当一块磁盘损坏后，数据是如何被修复的。
另外，这种分层设计也有利于不同规模比例的部署，比如同样 10 PiB 的数据，可能是万亿级别，也可能是百万级别。逻辑分层有助于应对不同的集群规模，各自选择合适的物理资源分别部署元数据系统和存储引擎。
客户端组件
根据设计不同，客户端可以是轻量级，也可以是重量级的。
以块存储为例，Client 必须提供一些用于于 mount 的必要驱动，计算对应布局的映射，并需要处理后端少数磁盘故障的转移逻辑。而一个对象存储的 Client，也许只需要向可写冗余组写入对象、读取对象，这种设计逻辑简单的。
这三大件共同组成了分布式存储系统最常见的模型。比如我们看 CubeFS7，就是一个极为生动的例子：

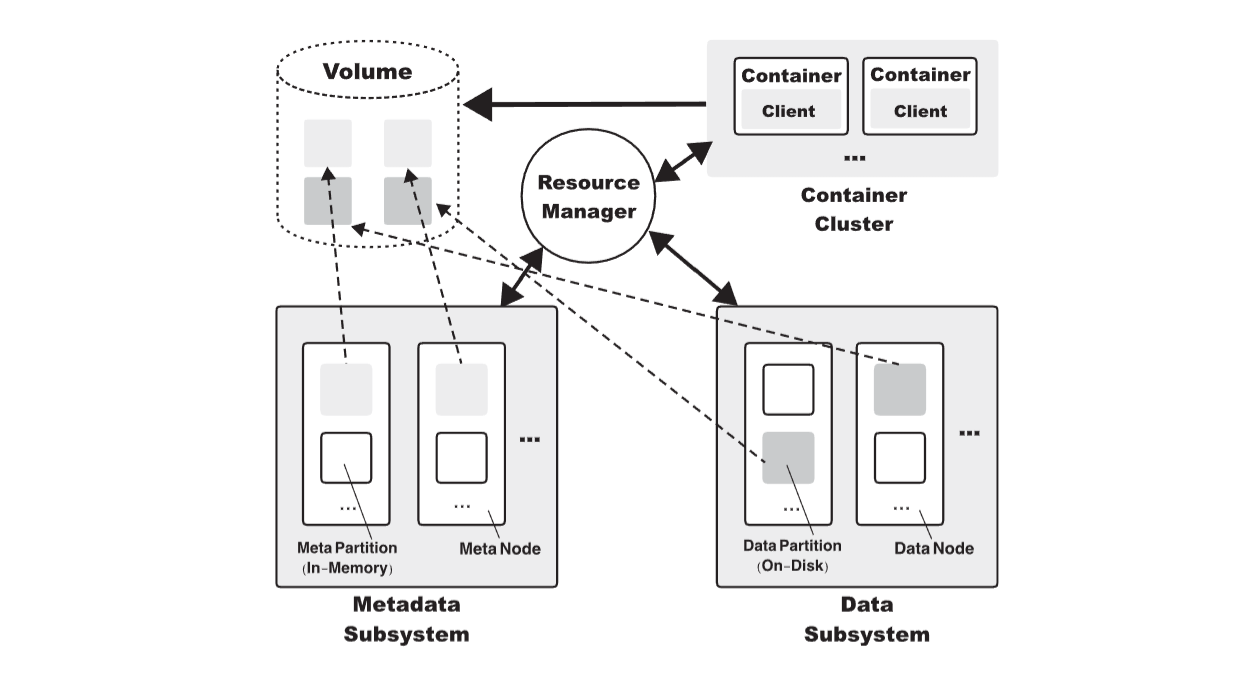

图：CubeFS7 的组件
4动手做！你专属的分布式存储设计 CheckList
必须指出的是，云服务演化成为几种典型的存储产品，不代表存储形态只有这几种！
假设我们正在做正在做一个专精某个场景的存储产品，一定要提前约定好目标场景，比如以下的分项 checklist。
4.1 CheckList 模板
- 时延要求：毫秒？微妙？
- 文件大小：大文件？小文件？大小文件混合比例(1:10,3:7,5:5)？
- 语义复杂性：完全兼容 POSIX？简单的文件语义？
- 并发与竞争：高度竞争（重复覆盖写某一个文件）？高度分散（几乎无竞争）？
- 集群规模： TiB？PiB？EiB？百万文件？十亿文件？千亿文件？
- 性能需求：极致的吞吐？方便的线性扩缩容？
- 冗余要求：是否接受可靠性换性能？
不同需求必定对应不同的设计手法。存储研发人员必须对需求敏感，才能选用或创造出最适合用户的分布式存储系统。
下面，我们假想一个内部 AI 训练场景，去思考设计一个全新的分布式存储系统。
我们一起来填写这张 Checklist，并幻想我们可能使用的一些手段（注：部分需求为笔者臆想，一个初步的设计和选型思路练习，仅供演示分布式存储研发的设计思路）。
4.2 练习：CheckList 和技术潜在选型
和需求方仔细讨论、调研，确定具体需求和共同的演化方向。
假想需求方：AI 训练和推理团队
| 评估维度 | 具体需求 | 适配的技术选型 / 优化思路 / 可能的演化方向 |
|---|---|---|
| 时延要求 | 越快越好，微秒级最佳 | 1. 硬件层面采用SSD搭配RDMA网络； 2. 网络协议层面引入用户态网络技术； 3. 软件层面高度优化内存复制等核心流程，重点关注 CPU 性能损耗与 NUMA 架构带来的性能损失； 4. 可尝试极致的 RTC 模型提升响应效率 |
| 文件大小 | 上层已完成数据组织，以大文件读写为主 | 元数据规模保持适中水平，也许可在 client 端实现元数据全缓存，减少元数据查询的网络开销 |
| 语义复杂性 | 语义逻辑简单，无复杂文件夹管理需求，无严格原子性要求 | 偏向于采用KV 结构存储元数据，既能满足基础语义需求，又具备易管理、易扩展的优势，同时可直接复用成熟的 KV 基础软件降低开发成本 |
| 并发与竞争 | 用户文件读写几乎无竞争场景 | 1. 通过合理的元数据 sharding策略分散访问压力，也许就满足并发需求； 2. 分布式事务仅作为补偿机制使用，因无竞争场景，不会对整体性能造成显著影响 |
| 集群规模 | 存储量级达 PiB 级，文件总数达十亿级 | 1. 优先扩充存储介质数量，适配大规模存储吞吐和容量； 2. 平均文件大小逼近 1GiB，需重点关注存储节点的 IO 性能，避免存储节点成为性能瓶颈 |
| 性能需求 | 不考虑硬件成本，追求极致吞吐（GPU 资源价值远高于存储硬件） | 1. 内部互联网络的传输速度非常重要； 2. 存储介质几乎无疑采用极致性能的NVMe SSD，最大化存储 IO 吞吐能力 |
| 冗余要求 | 可接受部分可靠性换性能 | 采用两副本，保证冗余同时提高极限读性能 |
4.3 练习：系统最终选型和理由阐述
以上述 CheckList 为基础，选取合适的技术栈/分布式技术手段设计系统选型。
| 模块 | 具体内容 |
|---|---|
| 硬件 | PCIe 5 NVMe 高性能机型 + RDMA 网络 |
| 软件基础设施 | 极致的 RTC 模型 + 用户态网络栈 + SPDK 等技术，RPC 框架要支持 RDMA |
| 元数据系统 | 直接使用外部 NoSQL KV 数据库，节省大量研发成本 |
| 存储引擎系统 | 采用逻辑磁盘结成冗余组管理（方便管理和故障恢复），内部切分 MiB 级别 block 以适应大文件存储和吞吐 |
| 控制面节点设计 | PiB 级别磁盘冗余组管理 + 路由管理 + 千亿任务，单组 3 节点高可用绰绰有余 |
| 客户端设计 | 支持缓存元数据以减少元数据瓶颈可能性 |
4.4 刻意练习：技术选型的 sense
哈哈，上面这个选型结果，是不是很像前段时间开源的 3FS？笔者只是想表达，打造自己的分布式存储系统，就是要在掌握一些设计案例后，重点针对用户的需求，选择合适的手段。
这类系统没有普适的完美设计。要兼顾一切需求，往往意味着要牺牲极致性能或牺牲运维便利性等方面做出妥协。
而熟练掌握这个技术选型的 sense，也许就意味着开发者从分布式存储研发中登，逐渐成长为老登了罢。
5 小结
和上节一起，首先普适性地讲述了对象存储、块存储、文件存储适用的场景和技术特点。随后探索了分布式存储经典的三大组件：元数据系统、存储引擎和客户端。
我们设计了一个 CheckList，并一起思考打造了一个专属我们的分布式存储系统技术选型列表。
在后续章节，我们势必将针对 CheckList 中的各类技术选型展开细致讨论！别忘了，我们至此才刚刚结束了分布式存储的 “科普” 之旅。是时候摩拳擦掌，向真正的分布式存储中老登，进发！✋🏻😭✋🏻
-
H. Dai, Y. Wang, K. B. Kent, L. Zeng and C. Xu, "The State of the Art of Metadata Managements in Large-Scale Distributed File Systems — Scalability, Performance and Availability" in IEEE Transactions on Parallel and Distributed Systems, vol. 33, no. 12, pp. 3850-3869, 1 Dec. 2022, doi: 10.1109/TPDS.2022.3170574. ↩
-
Liu, Haifeng, et al. "Cfs: A distributed file system for large scale container platforms." Proceedings of the 2019 International Conference on Management of Data. 2019. ↩ ↩
